Đặc điểm nổi bật:

Nextion Type	Basic Series
Nextion Models	NX3224F024

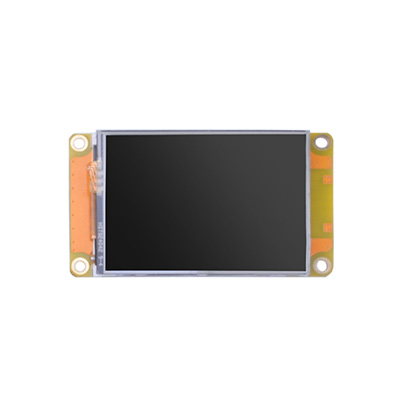

HMI Nextion NX3224F024

Name: HMI Nextion NX3224F024
Brand: THIẾT BỊ TỰ ĐỘNG HÓA ANTECH
SKU: 8388
Availability: InStock
Rating: 5 (1 reviews)

Khuyến mãi khi mua ONLINE hoặc gọi Hotline

1 Miễn phí vận chuyển toàn quốc
2 Miễn phí khảo sát tư vấn
3 Áp dụng cho khách hàng gọi điện, đến trực tiếp hoặc chát!

Yêu cầu gọi lại Gọi điện xác nhận và nhân viên tư vấn ngay

Category: Nextion Tags: HMI, nextion, NX3224F024

Thông tin chi tiết

HMI Nextion NX3224F024

Specifications

	Data	Description
Color	64K 65536 colors	16 bit 565, 5R-6G-5B
Layout size	74.4 (L)×42.9 (W)×5.8 (H)	NX3224F024
Active Area (A.A.)	48.96mm(L)×36.72mm(W)
Resolution	320×240 pixel	Also can be set as 240×320
Touch type	Resistive
Touches	> 1 million
Backlight	LED
Backlight lifetime (Average)	>30,000 Hours
Brightness	300nit	0% to 100%, the interval of adjustment is 1%
Weight	21.3g

Electronic Characteristics

	Test Conditions	Min	Typical	Max	Unit
Operating Voltage		4.5	5.0	6.0	V
Operating Current	VCC=+5V, Brightness is 100%	–	90	–	mA
	Normal SLEEP Mode (lowpower=0)	–	4.5	–	mA
	Deep SLEEP Mode (lowpower=1)	–	0.25	–	mA
1. Power supply recommend：5V, 500mA, DC. 2. In deep sleep mode, the wake-up time will be longer, the data will be probably lost when the serial port receive is receiving the wake-up command. Therefore, it is recommended to send a void command and delay 50ms before operating.

Working Environment & Reliability Parameter

	Test Conditions	Min	Typical	Max	Unit
Working Temperature	5V, Humidity 60%	-20	25	70	°C
Storage Temperature		-30	25	80	°C
Working Humidity	25°C	10%	60%	90%	RH

Interfaces Performance

	Test Conditions	Min	Typical	Max	Unit
Serial Port Baudrate	Standard	2400	9600	115200	bps
Output High Voltage	IOH=-1mA	3.0	3.2		V
Output Low Voltage	IOL=1mA		0.1	0.2	V
Input High Voltage		2.0	3.3	5.0	V
Input Low Voltage		-0.7	0.0	1.3	V
Serial Port Mode	3.3V/5.0V TTL
Serial Port	4Pin_2.54mm
USB interface	NO
SD card socket	Yes (FAT32 format), support maximum 32G Micro SD Card * microSD card socket is exclusively used to upgrade Nextion firmware /HMI design

Memory Features

Memory Type	Test Conditions	Min	Typical	Max	Unit
FLASH Memory	Store fonts and images			4	MB
RAM Memory	Store variables			3584	BYTE
Instruction Buffer				1024	BYTE
